SDBF系列链斗输送机

发布：2024/8/31 14:44:51

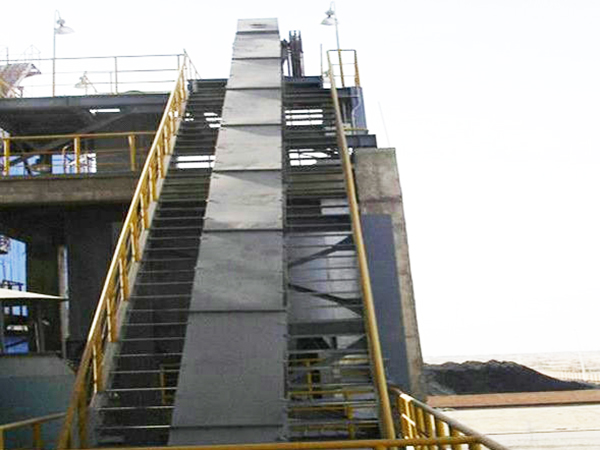

SDBF系列链斗输送机

SDBF系列链斗输送机，按国家有关标准设计制造，采用重力式方式加料，以板式套筒滚子链为牵引件，适于输送堆积经重≤2t/m³,大块度磨琢性物料，物料温度不超过250℃如块煤，矿石、炉渣等，最大倾角可达60°,具有输送量大、耐磨性好、布置灵活、操作简单、维护方便等特点。本机输送量10~166m³/h,提升高度：5~50米，水平输送距离：≤100m。

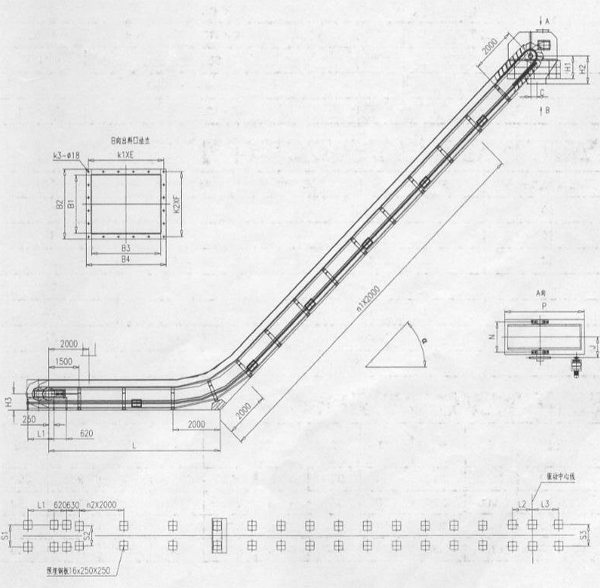

SDBF系列链斗输送机安装图：

SDBF系列链半输送机主要技术参数表：

输送机型号Model			SDBF400	SDBF500	SDBF630	SDBF800
输送量（角度≤25^o）Conveying capacity		m³/h	25～53	38～80	47～100	78～166
料斗Hopper	斗宽Bucket width	mm	400	500	630	800
	斗容Bucket capacity	L	16.5	25	32.3	65
	斗距Bucket distance	mm	250			315
链条	节距Pitch	mm	250			315
	单条破断载荷Single breaking strength	KN	2×224	2×315	2×450	2×630
	链轮节圆直径 Diameter of round bar	mm	614.65			774.46
链斗运行速度Speed		m/s	0.15～0.32
主轴转速Spindle speed		rtm	4.8～10.2			3.8～8.1

SDBF系列链斗输送机在倾余输送时（＞25^o）输送量调整系数

输送机倾斜角度Conveyor angle	SDBF400	SDBF500	SDBF630	SDBF800
30^o	0.91		0.93	0.91
35^o	0.83		0.86	0.89
40^o	0.75		0.80	0.83
45^o	0.69		0.74	0.79
50^o	0.61		0.69	0.74
55^o	0.54		0.63	0.69
60^o	0.47		0.57	0.65

SDBF系列链斗输送机主要安装尺寸表

输送机型号Model	H1	H2	H3	C	N	P	J	B1	B2	B3
SDBF40	1050	1290	750	300	935	2600	637.5	670	806	850
SDBF50	1050	1290	750	300	1035	2600	687.5	770	906	850
SDBF63	1050	1290	750	300	1245	2600	790	900	1036	850
SDBF80	1200	1450	800	400	1415	2730	855	1070	1206	980
