MX系列刮板输送机

发布：2024/8/31 15:55:33

MX系列刮板输送机

MX系列刮板输送机是针对不同的运输条件而设计的,它效率高,功耗省,燥音低,倾斜布置时最大倾角可达30度.本系列刮板输送机共有4种机型,最大输送量可达240m³/h,最大输送距离可达80m。
MX系列刮板输送机主要技术参数表：

承载深度（mm）

机器型号		MX32	MX42	MX52	MX60
机槽宽度（mm）		530	630	750	840
180	250	300	330
刮板链条	刮板宽度（mm）	300	400	500	580
	刮板高度（mm）	150	222	270	300
	重量(kg/m)	42	50	72	74
	速度（m/s）	0.16-0.46	0.16-0.46	0.16-0.46	0.16-0.46
输送量（m³/h）		20-60	40-120	60-180	80-240
最大输送距离（m）		80	80	80	80
电功功率（kw）		≤37	≤45	≤45	≤55

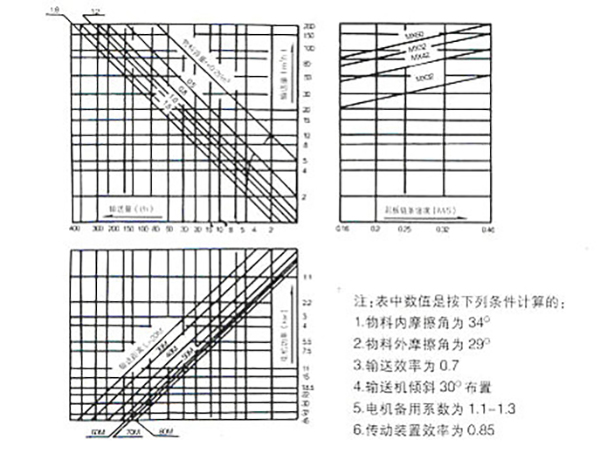

M系列刮板输送机选型表：

注：表中数什得按下列条件计算的： 1 物料的内摩擦角为304度 2 物料外的摩擦角为29度 3 输送效率为0.7 4 输送机倾斜30度布置 5 电机备用系数为1.1-1.3 6 传动装置效率为0.85

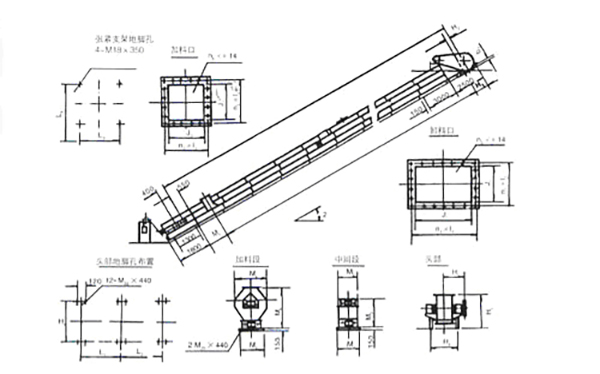

MX系列刮板输送机外型尺寸：

机器型号	头部					中间段及加料段						卸料口
机器型号	H₁	H₂	H₃	H₄	H₅	M₁	M₂	M₃	M₄	M₅	M₆	J₁	J₂	I₁
MX32	790	230	1409	1130	990	700	835	874	1210	1318	1050	1110	530	195
MX42	790	230	1500	1214	1039	800	975	1058	1406	1509	1050	1110	630	195
MX52	960	250	1578	1360	1105	900	1102	1218	1660	1865	1960	1200	760	212
MX60	960	250	1655	1420	1145	1000	1182	1521	1850	2015	1960	1200	840	213

机器型号	卸料口				加料口						机架地脚螺栓
机器型号	I₂	N₁	N₂	N₅	J₃	I₃	I₄	N₃	N₄	N₆	L₁	L₂	L₃	L₄
MX32	200	6	3	18	650	180	200	4	3	16	2000	2000	680	620
MX42	175	6	4	20	750	205	175	4	4	16	2000	2000	680	720
MX52	208	6	4	20	850	184	166	5	5	20	2100	2300	680	850
MX60	230	6	4	20	924	200	182	5	5	20	2100	2300	680	930
